特集:實證案例! NEC玉川9號館智慧節能大樓參觀行程介紹

發行:NEC CRM總部 MIP-KM事務局 遠藤、細野

前言

本次將介紹NEC玉川事業所全新完工的智慧節能大樓,特別為客戶開放的參觀行程內容。


2月剛好是日本經濟產業省提倡的「節能月份」,目前正在展開各種宣導活動,在此向平時合作往來的資訊部門、及負責環保節能的總務與CSR和環保等部門,介紹全新的主題。

何謂智慧節能大樓玉川9號館


這次介紹的玉川9號館,是位於NEC玉川事業所的8層高大樓。玉川事業所是可從新幹線列車上看到的2座高層大樓,相當醒目,而本大樓則是位於偏後方的位置,目前已有許多中央研究所的人員進駐於此。


這次採訪的對象,是負責推動9號館智慧節能翻新專案、NEC製造整合單位工務整合中心的平岡先生與川崎先生。以下請他們簡單說明參觀行程,並且實地帶領我們展開一趟為客戶設計的參觀行程之旅。

參觀前的訪談

請簡單說明一下9號館


平岡:「9號館是在1989年11月完工,現在已經相當老舊。因此我們在2013年7月展開全新翻修工程。今年1月第2期工程剛剛完成,NEC為客戶提供的各種全新解決方案目前已實際進行運作,其中包括有太陽能面板與電力可視化等,另外客戶也能實際到現場參觀運作情形。最近已為幾家企業客戶進行了導覽。」



有哪些客戶會使用到這樣的服務?


平岡:「除了有國外的客戶前來參觀之外,近來當地的川崎市也開始使用本項服務。川崎市不僅是將9號館作為市政府官廳預定改建工程的參考,似乎也想針對當地企業推廣NEC的對策方案。尤其是9號館是利用原有的大樓實施智慧節能,對於有著許多老舊大樓的川崎市而言,剛好也是一項值得關注的議題。」


請說明翻新工程的背景與目的。


平岡:「玉川9號館在1989年11月完工,由於大樓本身已很老舊,因此我們制定了全新翻修的計畫。這是一項大規模的工程,我們希望能運用這次的機會,將9號館當作驗證NEC智慧節能相關解決方案的地方,讓客戶也能到現場實地瞭解運作狀況,於是向當時公司的董事提出了這項方案。2012年左右,我們開始思考這樣的構想除了注重節能與辦公室的舒適性之外,為了達成智慧生產力,也邀請負責實施解決方案的相關事業部門與關係企業一同參與。」


NEC投入的對策有何特色?

平岡:「NEC的集團企業與各事業所都很積極地投入環境對策,這一點也反映在大樓的建設工程上,包括總公司大樓(1990)、玉川文藝復興城(2000、2005)、玉川解決方案中心(2010)等,全都以環保大樓的方向進行設計與施工。玉川9號館和這些環保概念一樣,但與新建大樓有所不同的是,9號館實際證明了“既有的大樓也能達到智慧節能”。在既有大樓上投入這項對策,不僅在日本國內屬於先進的案例,而且也已通過日本經濟產業省、環境省的嚴格審核標準,獲得政府補助金。」

請說明參觀時最值得一看的地方。


平岡:「除了基礎架構設備的太陽能面板和蓄電系統之外,連外牆與玻璃也都採用節能規格設計而成,我們可以從許多方面看到這些基礎架構設備,而且我們還能夠看到將所有資訊進行最佳化控制的解決方案,從中感受到擅長處理資訊的NEC特有風格。另外,提升玉川9號館辦公室的生產性,也是一大主題,因此運用偵測人的感測器進行細膩的空調控制,以及LED照明的顏色控制,也是參觀的重點。目前正在收集相關數據資料當中,預定在設備基礎架構方面可達到30%、NEC解決方案方面可達到20%的省電效果。」


最後請說明參觀流程的計畫。

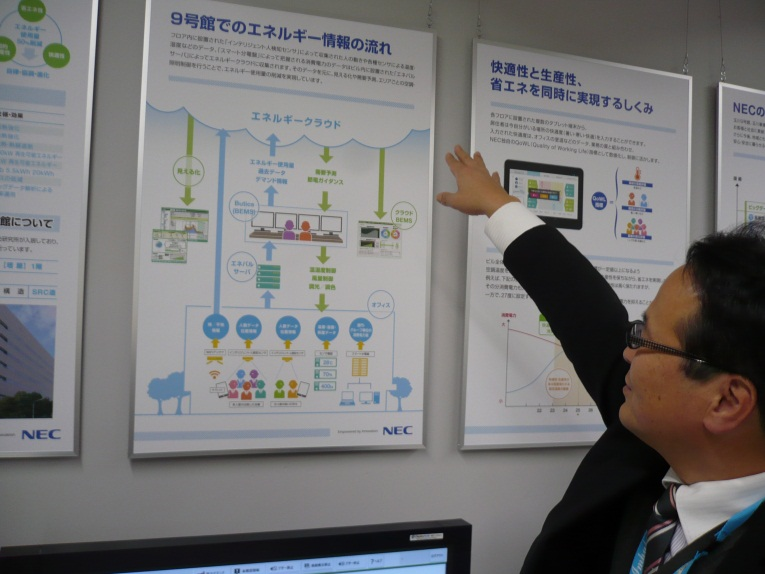

平岡:「整個參觀時間預定為2小時,在會議室進行概要介紹約30分鐘,接著參觀大樓環境約1小時,最後回答問題約30分鐘,這樣的時間安排最為適當。目前只有玉川工務的數名人員負責導覽,所以還無法向大批的來賓進行介紹,但我們非常希望客戶能到現場實際體驗。順帶一提,品川的NEC Innovation World也設置了“智慧型辦公大樓解決方案“的展示區,可從中瞭解解決方案廣泛層面的效果,也請務必活用該項設施。」

正式開始參觀玉川9號館大樓

  這次為我們進行導覽的平岡先生與川崎先生,勞煩2位了
  我們前往要參觀的玉川9號館,地點在事業所稍偏後方的位置,要步行前往。順帶一提,由空中鳥瞰這座大樓時,大樓將呈現出英文字母N的形狀。



首先映入眼簾的是節能裝置,看得出來那是什麼嗎?我們可以看到牆壁和窗戶玻璃似乎採用特殊設計,原來這樣的特殊設計具有隔熱與遮光的效果。

進入大樓之後,首先我們搭乘電梯前往屋頂,可以看到一整排的太陽能面板,平均1小時可提供100k瓦的發電量,相當於一般家庭20戶所需的電量。

後方還有風力發電設備




接著我們從屋頂前往下一個樓層。走廊上有樓層的分電盤。

智慧型分電盤內是以環狀結構設置各種電線,可以利用電線的電磁感應方式來測量電力。

透過LAN來傳遞電力資訊


最後再搭乘電梯前往一樓。這裡有一扇門寫著「防災中心」,開門進入之後,可以看到控制室。 控制室裡可透過螢幕清楚掌握各樓層的狀況,藉此管理各樓層溫度、溼度、人員偵測等感測器所發出的資訊,以及用來調節溫度的送風導管開關狀態。



  圖為ENEPAL PC控制軟體的畫面。可以看到每個小時的狀況





天花板上設有空調設備的送風導管。有看到導管上的指針嗎?為了調整溫度,人員會經常需要開關導管的門片,這就是用來瞭解導管的開關狀態。 順帶一提,天花板上還設置了偵測人員感測器,可藉此判斷是否有人在此區,來調整照明與送風導管的開關。我們一共有4個人,如果大家刻意站在不讓偵測人員感測器偵測到的位置,照明就會跟著熄燈,送風導管也會自動關閉。

各樓層的LED照明燈可更換成不同的顏色。依其顏色來改變工作環境的智慧生產力,某個樓層是使用一般的寒色系LED燈,只有部份區域使用暖色系,呈現出沈穩的環境氣氛。

控制室裡也有設置LED燈,讓我們試著透過平板電腦來改變LED燈的顏色。

結語

以上為大家介紹了實現NEC智慧型大樓辦公室解決方案的NEC玉川9號館參觀行程,您覺得如何呢?今後NEC也將運用巨量資料的技術,開發更高階的節能系統。在這次採訪中,我們深深感受到NEC集團所有相關人員,歷經數年朝著同一目標展開計畫並實現的努力。希望在這個集結了眾人心血的玉川9號館,和客戶一起找到全新的發現。除了具有常態型參觀行程的品川展示室外,大家也可以把玉川9號館當作客戶參觀的行程之一,善加利用。
